幕墻，顧名思義就是建筑物的一件外衣，也就是業內人士口中所稱的建筑外圍護結構，由面板與支撐結構體系組成的、可相對主體結構有一定位移能力或自身有一定變形能力、不承擔主體結構所受作用的外圍護墻。幕墻是建筑物的靈魂，是建筑風格水平的外在表現，幕墻不斷地更新?lián)Q代推動了整個建筑業的迅速發展。
按照這一概念，對于玻璃幕墻的理解就非常清晰化了，也就是給建筑物穿上了一件玻璃屬性的外衣，說得專業一點，就是用鋼結構作骨架點，由金屬構件與玻璃板組成的建筑物外圍護結構，它大致可分為框支承玻璃幕墻和點式支承玻璃幕墻兩種。幕墻的表現形式多種多樣，可以是玻璃幕墻，也可以是鋁板等金屬幕墻以及石材幕墻等等，但玻璃幕墻無疑是深受設計師偏愛的一種建筑外圍護表現形式。既然它受到設計師的喜愛，就必然會有喜歡它的理由，我們不妨從它的分類以及在國內外的起源、發展和優缺點來了解一下玻璃幕墻。
1.玻璃幕墻分類
按面板的固定形式分為：明框玻璃幕墻，隱框玻璃幕墻，半隱框玻璃幕墻。
按構件材料分為：鋁合金型材玻璃幕墻，鋼型材玻璃幕墻，鋼鋁型材組合玻璃幕墻。
按支撐結構分為：主體結構點支撐玻璃幕墻，鋼結構點支撐玻璃幕墻，索桿結構點支撐玻璃幕墻，自平衡索桁架點支撐玻璃幕墻，玻璃肋支撐點支撐玻璃幕墻。
按玻璃面板支撐形式分為：四點支撐，六點支撐，多點支撐，托板支撐，夾板支撐。
此外，全玻璃幕墻還可分為落地式和吊掛式兩種。
我國玻璃幕墻的發展主要經歷了明框玻璃幕墻、隱框玻璃幕墻、吊掛式全玻璃幕墻、點支式全玻璃幕墻四種類型。
1.1明框形式與格線

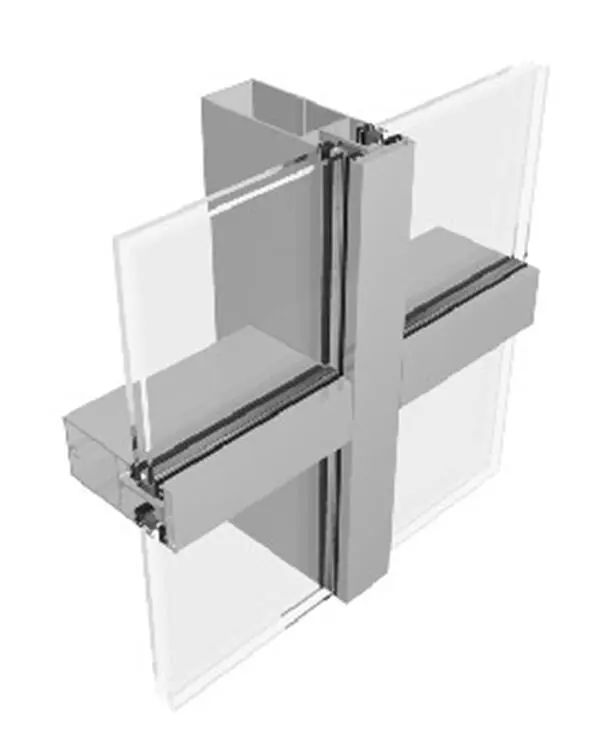

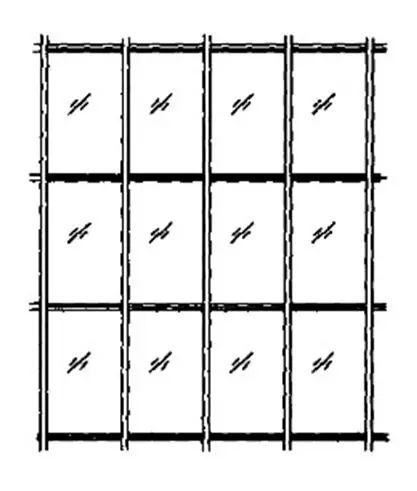

“明框”指將玻璃板鑲嵌在明框內，構成四邊都露出鋁框幕墻構件，再將其鑲在橫梁立柱上，橫梁立柱可見，形成了水平和垂直的格線。如圖左圖，右圖

左圖 明框玻璃幕墻 右圖 明框格線
1.2半隱框形式與格線

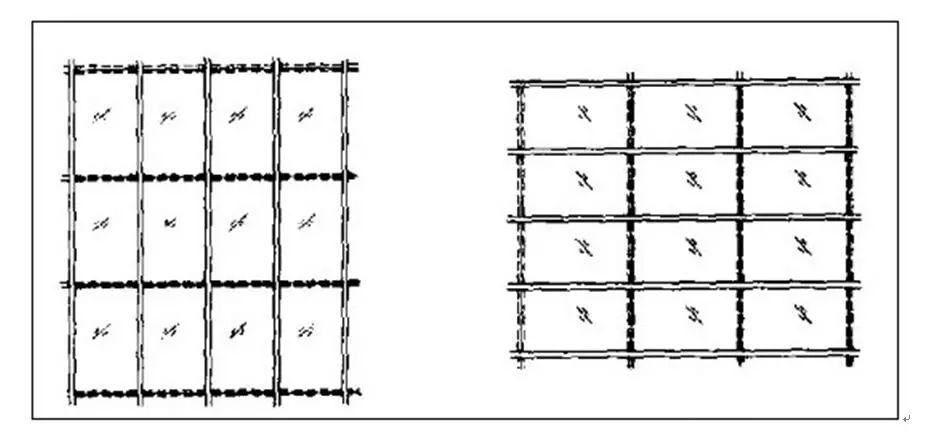

“半隱框”是將玻璃兩邊對嵌在鋁框上，另外兩對用結構膠粘結在鋁礦上，立柱外露橫梁被擋住稱為豎框橫隱，形成垂直的格線；橫梁外露立柱被擋稱為橫框豎隱，形成水平的格線。如下圖所示：
橫隱豎框 橫框豎隱
1.3半隱框形式與格線

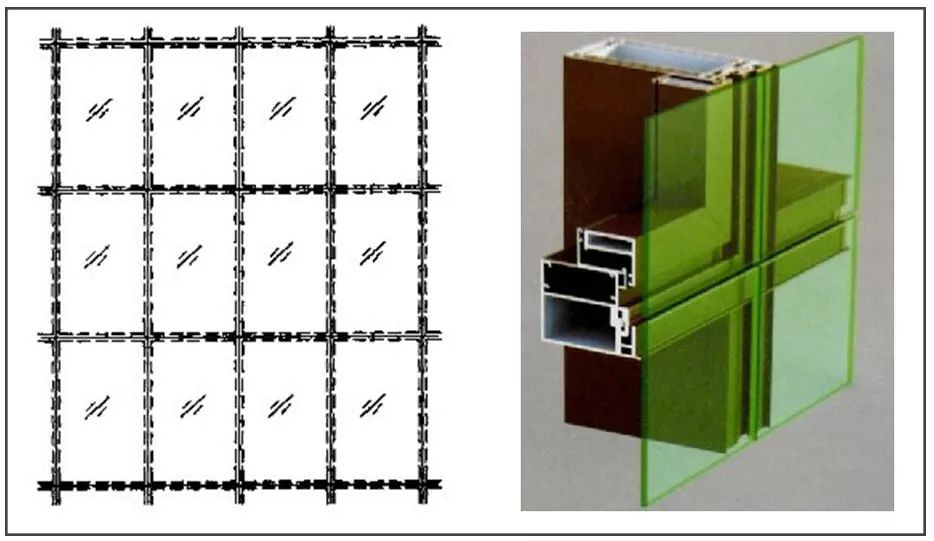

“隱框”是指將玻璃用結構膠粘結在鋁框上，使鋁框隱藏在玻璃后面，形成大面積的全玻璃鏡面，玻璃之間的間隙形成不太明顯的格線，如下圖
隱框玻璃格線 隱框玻璃幕墻
1.4單元式幕墻

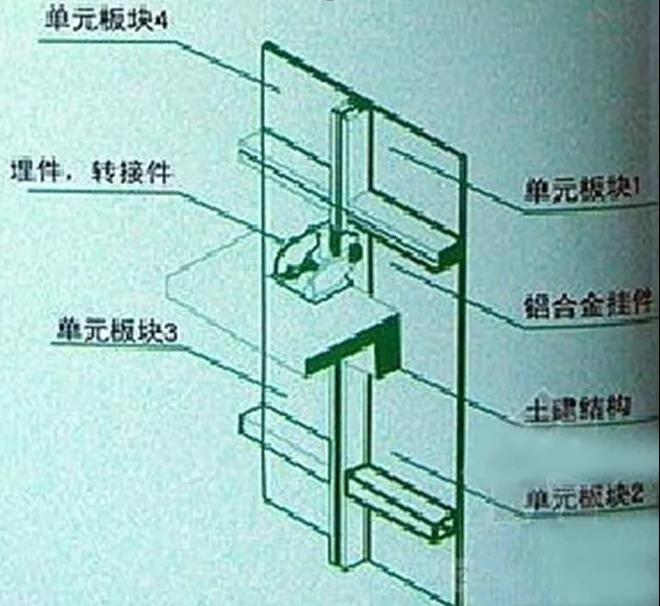

單元式幕墻是指在工廠將骨架和板材預拼裝成一定大小的安裝單元，再運至建筑現場逐個安裝，由于是在工廠安裝，可用各種構圖組合安裝單元，設計出不 同風格的異形幕墻以顯示出藝術效果。如圖1-6，是一塊典型的單元式幕墻。
單元式幕墻是的特點是：?jiǎn)卧w工廠組裝，便于檢查，有利于保證工程質量，同時促進了建筑工業化程度；單元體板塊直接懸掛于建筑主體預埋件上，所以單元體受力簡單，傳力路徑簡捷明確；而且幕墻單元體安裝連接接口構造能吸收層間變位及單元變形，通常能承受較大幅度建筑物變形，對高層建筑和鋼結構建筑特別有利；可與土建配合同步施工，依次從下往上安裝，大大縮短了整個建筑的施工周期。缺點是：結構復雜，用料多，耗費大，運輸和存放不方便、施工現場起吊要求高，容易造成損壞。
1.5點支式幕墻

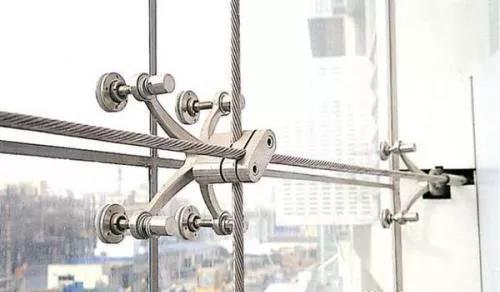

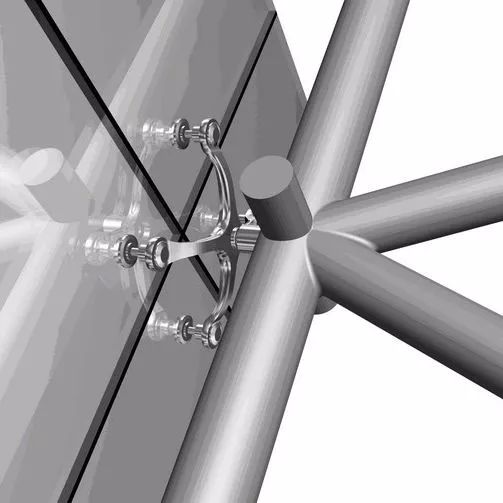

點支式玻璃幕墻是由玻璃面板、點支撐裝置和支撐結構構成的玻璃幕墻。包括金屬支撐結構點支式玻璃幕墻、點支式全玻璃幕墻和桿式玻璃幕墻三種。

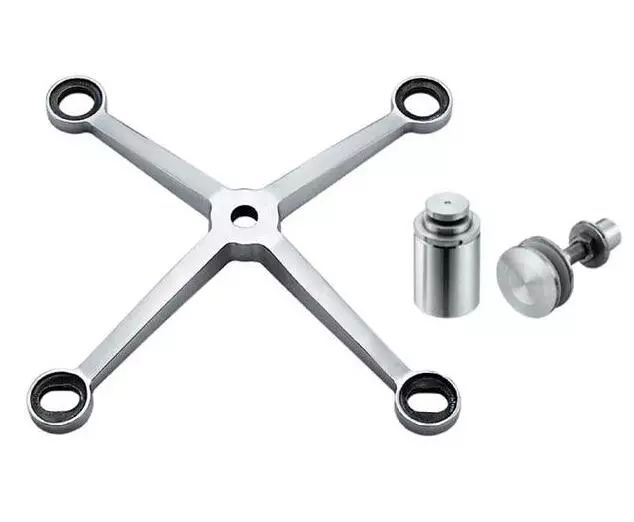

點支式玻璃幕墻由裝飾面玻璃，駁接組件支承結構組成。按外立面裝飾效果分為平頭點支式玻璃幕墻和凸頭點支式玻璃幕墻。按支承結構分為玻璃肋點支式玻璃幕墻，鋼結構點支式玻璃幕墻，鋼拉桿點支式玻璃幕墻和鋼拉索點支式玻璃幕墻。
點支式幕墻的性能是，效果通透，可使室內空間和室外環境自然和諧。構件精巧，結構美觀，實現精美的金屬結構與玻璃裝飾藝術的完美融合。

支承結構多樣，可滿足不同建筑結構和裝飾效果的需要。其既保留了鋁合金玻璃的安全性，又達到整體通透、簡潔、明快的藝術效果；擺脫了鋁合金玻璃幕墻結構型式單一，受制于建筑結構的缺陷，是一種集安全性，實用性和藝術性于一體的玻璃幕墻結構形式。是當今世界上高科技的結晶，人類文明和智慧的展示。
1.6吊掛式全玻璃幕墻
吊掛式全玻璃幕墻，玻璃面板采用吊掛支撐，玻璃肋板也采用吊掛支撐，幕墻重量都由上部結構梁承載。幕墻玻璃自然垂直，板面平整，反射映像真實。
2.玻璃幕墻優缺點
優點 ：玻璃幕墻是當代的一種新型墻體，它賦予建筑的最大特點是將建筑美學、建筑功能、建筑節能和建筑結構等因素有機地統一起來，建筑物從不同角度呈現出不同的色調，隨陽光、月色、燈光的變化給人以動態的美。在世界各大洲的主要城市均建有宏偉華麗的玻璃幕墻建筑，如紐約世界貿易中心、芝加哥石油大廈、西爾斯大廈都采用了玻璃幕墻。香港中國銀行大廈、北京長城飯店和上海聯誼大廈也相繼采用。
缺點 ：玻璃幕墻也存在著一些局限性，例如光污染、能耗較大等問題。此外，玻璃幕墻光潔透明的天生麗質并不耐污染，尤其在大氣含塵量較多、空氣污染嚴重、干旱少雨的北方地區，玻璃幕墻極易蒙塵納垢，這對城市景觀而言，非但不能增“光”，反而丟“臉”。所用材質低劣，施工質量不高，出現色澤不均勻，波紋各異，由于光反射的不可控制性，導致了光環境的雜亂。但這些問題隨著新材料、新技術的不斷出現，正逐步納入到建筑造型、建筑材料、建筑節能的綜合研究體系中，作為一個整體的設計問題加以深入的探討。
3.玻璃幕墻發展趨勢
3.1 太陽能幕墻系統
我國地大物博，看似是資源大國，但實際上，我國的傳統能源儲量人均值很低，煤炭資源只有世界水平的50%，石油、天然氣僅為世界平均水平的7%左右，所以，對于我國來說，人均能源短缺，為節約傳統能源，我們必須開發新能源。我國利用較廣泛的新能源主要是太陽能，對于玻璃幕墻這種特殊的建筑面板材料，易于與太陽能技術相結合，因而，玻璃幕墻可以向著光電、光熱方向發展。
3.2 雙層幕墻系統
雙層玻璃幕墻在夏季利用“煙囪效應”形式自然通風換氣，降低室內溫度，同時，可以放下半透明卷簾，通過卷簾反射后除去大部分太陽輻射，降低房間溫度，減少降溫負荷，達到節約能源的目的。由于雙層幕墻之間的通道提供了冷熱氣流、內外空氣流通的渠道，給遮陽系統留置了足夠的空間，結合智能控制，給建筑室內提供了極舒適的環境，也提高了節能、通風等功能。
3.3 智能化幕墻系統
充分利用建筑本身所處的自然環境，包括風向、溫度、地理位置在內的各種條件，將建筑、結構、機械、電子、生態等專業技術集于一體的維護結構，通過幕墻自身的主動適應性，使室內達到最舒適效果。
|
